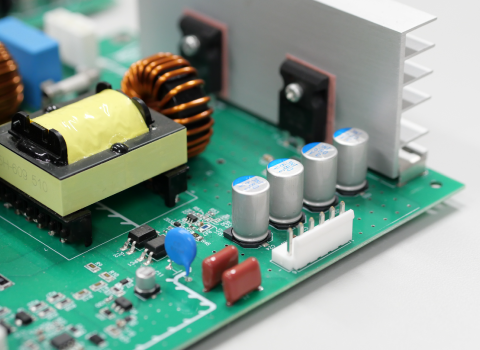

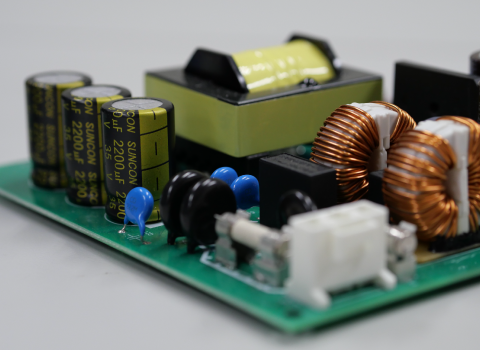

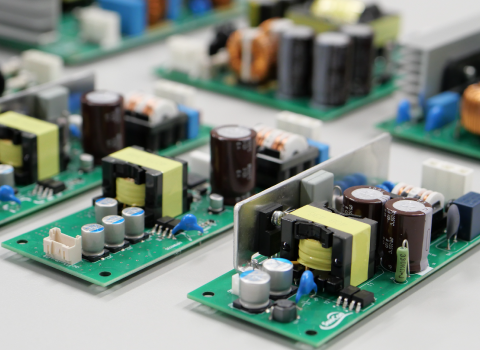

AC-DC電源
AC-DC Converter
AC/DC電源の設計から量産までを一貫して対応しております。
主に数十W～300Wクラスを中心に、効率・低ノイズ・放熱・信頼性を総合的に最適化した電源開発を行います。
仕様条件が近い場合には既存のプロトタイプ品を活用することで、設計検証の効率化や開発期間の短縮につなげることが可能となります。
ワールドワイド入力や各種保護機能にも配慮し、量産を見据えた堅実な設計で製品化を支援いたします。
プロトタイプ電源仕様
電力：30W
| ・ | 入力 | ： | AC90V～264V |
|---|---|---|---|
| ・ | 出力 | ： |
12V/2.5A ※カスタム可 9V～24V /出力電流は電力範囲内で個別検討 |
| ・ | 効率 | ： | 85%以上 |
| ・ | 保護機能 | ： | 入力ヒューズ保護、雷サージ保護 出力過電圧、出力過電流保護 |
| ・ | 回路方式 | ： | 疑似共振フライバック |
| ・ | 想定用途 | ： | 産業機器向け 操作パネル・モニタ・制御装置・計測機器 |
電力：100W
| ・ | 入力 | ： | AC90V～130V |
|---|---|---|---|
| ・ | 出力 | ： | 24V/4.2A ※カスタム可 9V～24V /出力電流は電力範囲内で個別検討 |
| ・ | 効率 | ： | 85%以上 |
| ・ | 保護機能 | ： | 入力ヒューズ保護、雷サージ保護 出力過電圧、出力過電流保護 |
| ・ | 回路方式 | ： | 疑似共振フライバック |
| ・ | 想定用途 | ： | 産業・通信・セキュリティ機器向け 交換機・リレー装置・セキュリティ機器など組込み用途 |
電力：250W
| ・ | 入力 | ： | AC90V～115V |
|---|---|---|---|
| ・ | 出力 | ： | 24V/10A ※カスタム可 9V～24V /出力電流は電力範囲内で個別検討 |
| ・ | 効率 | ： | 85%以上 |
| ・ | 保護機能 | ： | 入力ヒューズ保護、雷サージ保護 出力過電圧、出力過電流保護 |
| ・ | 回路方式 | ： | フォワード |
| ・ | 想定用途 | ： | 産業機器 遊戯機・工作機器など組込み用途 |
※300Wを超える出力帯につきましては、仕様内容に応じて個別にご相談ください
お問い合わせはこちら電源開発実績
| ・ | 電力 | ： | 9W～480W |
|---|---|---|---|
| ・ | 入力AC | ： | 90V～264V |
| ・ | 出力 | ： | 1～9 |
| ・ | 総合効率 | ： | 80％以上～83％以上 |
| ・ | 保護機能 | ： | 過電圧・過電流保護・入力ヒューズ保護・雷サージ保護 |
| ・ | 回路方式 | ： | 疑似共振フライバック・フライバック・バックコンバータ |
| ・ | 安全規格 | ： | 電気用品安全法基準設計 |
